واحد آزمایشگاه

نظر به اهمیت کنترل کیفیت محصولات صنایع نفت ، گاز و پتروشیمی ، شرکت رنگین ذوب سپاهان استقرار یک آزمایشگاه مرجع را از نیازهای مبرم خود دانسته و در این راستا مجموعه ای مجهز و مدرن از تجهیزات پیشرفته ای نظیر دستگاه کوانتومتر ، کشش ، خزش ، XRF ، میکروسکوپ نوری ، سختی سنج و تجهیزات آزمون های غیر مخرب را گرد آوری نموده است.

این شرکت با ارتقاء سطح علمی و تخصصی خود موفق به اخذ گواهی نامه های  ISO – IEC / 17025 و  ISO – IEC / 17020  در زمینه انجام خدمات آزمایشگاهی و بازرسی گردیده است. با اخذ این گواهینامه های معتبر علاوه بر ایجاد اعتماد به انجام صحیح آزمون ها و درستی نتایج آنها ، به عنوان اکرودیته (همکار اداره استاندارد ) در امر خدمت رسانی به صنایع بزرگ کشور فعالیت می نماید

کاربران :

  • شرکت ها و مراکز صنعتی دولتی و خصوصی
  • محققین دانشگاه ها و مراکز تحقیقاتی
  • دانشجویان دوره کارشناسی،کارشناسی ارشدودکتر

خدمات تخصصی

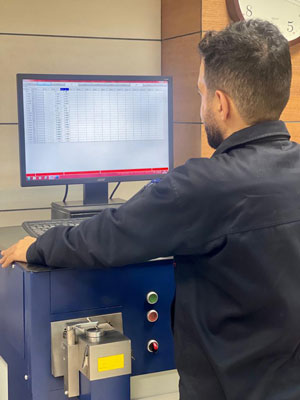

عمده فعاليت اين آزمايشگاه تعيين تركيب شيميائي محصولات و قطعات فولادي است كه فاكتور اساسي در شناسائي گونه فولاد مي‌باشد. تعيين تركيب شيميائي به روش اسپکترمتری انجام مي‌گردد. آزمایشگاه رنگین ذوب سپاهان با استفاده از دو واحد کوانتومترFoundry – Master   ساخت کشور آلمان قادر است محدوده وسیعی از عناصر را به صورت کیفی و کمی تحت آنالیز شیمیایی قرار دهد. این دستگاه با دقت بالا و کنترل کامپیوتری کار می کند و توسط دستگاه های تثبیت ولتاژ (Stabilizer) و صافی الکترونیکی گاز آرگون (Argon gas purifier)   که توانایی گازهایی با ناخالصی0 -100 ppm  را داراست، دقت آن مضاعف گردیده است. نمونه با ضخامت حداقل 5mm با این دستگاه قابل آنالیز می باشد.

پس از انجام هر آنالیز با توجه به ترکیب شیمیایی نمونه، جهت اطمینان از عملکرد صحیحح دستگاه نمونه های  CRM(certificated reference material) از شرکتهاي MBH/BAS انگلستان که دارای ترکیبی فوق العاده همگن می باشند آنالیز شده و نتایج حاصله با نتایج موجود مطابقت می شود. دستگاه توسط کامپیوتر و نرم افزار Spark Analyzer  که تحت سیستم عامل ویندوزمی باشد ، فرمان می گیرد. این دستگاه همچنین دارای  متدهای مختلف کالیبراسیون کمی می باشد که برای آنالیز فلزات در پایه آهن نیکل، قلع ، مس و آلومیینیم تعبیه شده است. دستگاه مذکور با یک واحد پلی کروماتور با فاصله کانونی   0.5mm و یک شبکه پیشرفته، 3600 شیار در میلی متر، حساسیت بسیار بالایی برای آنالیز کیفی و کمی عناصر ارائه می کند .

عمده فعالیت های آزمایشگاه متالورژی شرکت رنگین ذوب سپاهان

  1. تعیین ترکیب شیمیایی انواع فلزات به روش اسپکترومتری (کوانتومتری) و XRF
  2. تهیه تصاویر میکروسکوپ نوری و الکترونی (SEM) به همراه آنالیز
  3. آزمون کشش و خزش تحت شرایط نیرو و تنش ثابت در دمای بالا

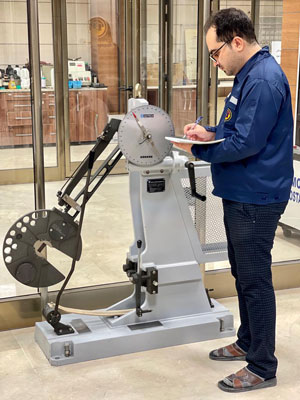

  4. آزمون های سختی سنجی ، ضربه و ضخامت سنجی فلزات

سختی سنجی

سختی سنجی ثابت بر حسب HB   ، HV  و  HRC

اندازه گیری سختی بر اساس روش ليب به صورت پرتابل بر حسب HB , HV , HR , HSC , HLK

تست های غیر مخرب

انجام آزمون های غیر مخرب UT , MT , PT , RT

تهیه مقاطع صیقلی

  • تجهیزات مدرن سایش با استفاده از انواع سنباده های مختلف از شماره های 60 تا 3000
  • امکانات پولیش فلزات وآلیاژهای فلزی با استفاده از انواع مواد ساینده مانند اکسید آلومینیم ، با دانه بندی های مختلف جهت بدست آوردن سطح خیلی صاف و صیقلی
  • امکان مانت گرم نمونه در رزین های ترموست و ترموپلاست، شفاف و هادی الکتریسیته
  • تجهیزات مانت سرد نمونه به اشکال و ابعاد دلخواه در انواع رزین های هادی، عایق، شفاف، رنگی و ترموپلاست

تکنیک های آشکار سازی و ریز ساختار میکروسکوپی

  • تعیین ندولاریتی و ندول کانت مطابق با استاندارد ASTM 247
  • تعیین اندازه دانه مطابق با استاندارد ASTM E112/E1382
  • تعیین اندازه گرافیت مطابق با استاندارد ASTM A247
  • تعیین ضخامت لایه دکربوره مطابق با استاندارد ASTM 1077
  • روش های آنالیز کمی ناخالصی ها از نظر نوع، اندازه و توزیع.
  • بررسی تصاویر میکروسکوپی با وضوح بالا با قابليت بزرگنمایی های مختلف.
ردیف نام محصول عنوان آزمون محدوده کاربرد استاندارد آزمون
1 فولاد  ساده کربنی و کم آلیاژ آناليز به روش طيف سنجي نشر اتمي حاصل از جرقه

( كوانتومتري )

C : 0.02 – 1.1%

Si : 0.02 – 1.54%

Mn : 0.03 – 2.0%

P : 0.006 – 0.085%

S : 0.001 – 0.055%

Cr : 0.007 – 3.28%

Ni : 0.045 – 2.95%

Mo : 0.029 – 1.06%

Cu : 0.006 – 0.5%

Al : 0.006 – 0.032%

Co : 0.006 – 0.2%

Nb : 0.003 – 0.12%

Sn : 0.005 – 0.047%

Ti : 0.001 – 0.14%

V : 0.003 – 0.30%

ASTM E415
2 مواد چدني تعیین شکل های میکروسکوپی گرافیت در چدن Form I – VI

Size up to 1 mm

Type A-E

ISIRI 1597-1
3 چدن داکتيل بررسی ریز ساختار گرافیت در چدن داكتيل Size 1-8

Nodularity

ISIRI 1795
4 مواد فلزی آماده سازی نمونه های متالوگرافی BASE : Fe – Al – Cu – Ni-Ti ASTM E3
5 میکرو اچ فلزات و آليازها BASE : Fe – Al – Cu – Ni – Ti ASTM E407
6 نمونه هاي متالوگرافي تهيه تصاوير متالوگرافي X50 , X100 , X200 ,  X400 , X1000 ASTM E883
7 ساختار نمونه های متالوگرافی تعیین جزء حجمی

( درصد فازی ) فازها

Up to 100% ASTM E 562

Image Analyzer

8 نمونه هاي متالوگرافي تعيين ميانگين اندازه دانه

( روش مقايسه اي )

NO : 1 – 8 ASTM E112

Clause 10

9 نمونه هاي فولادي تعيين عمق لايه دكربوره UP to 200 MICRON ASTM E1077
10 مواد فلزی سختی سنجي به روش راکول 20 – 70 HRC ASTM E18
11 سختی سنجي به روش برینل 100 – 400 HB 2.5/187.5 Kg ASTM E10
12 سختی سنجی راكول و برينل با سختي سنج پرتابل 320 – 660 HLK ASTM E110

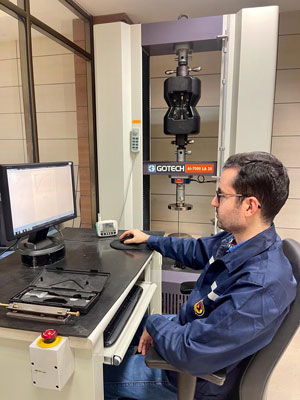

13 كشش در دماي محيط Up to 20 ton ASTM E8

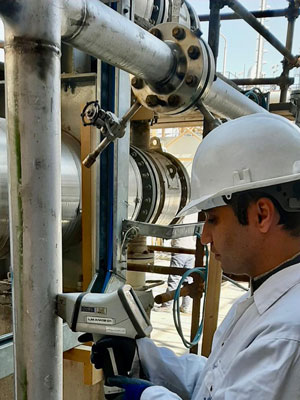

14 مواد فلزی آنالیز عنصری توسط طیف سنجی فلورسانس اشعه ایکس طول موج انتشاری پرتابل ( XRF / PMI ) کلیه عناصر با عدد اتمی بالاتر 11 به جز کربن و سیلیسیم در فولاد ها QSW/LA/09
